Lesní lanový naviják 90 GX

Lesní lanový naviják 90 GX je určen pro profesionální uživatele, kteří požadují efektivní, bezpečnou a dlouhodobě spolehlivou práci v lese. Tento model kombinuje odolný převodový mechanismus, robustní konstrukci a plnou kontrolu nad manipulací s kmeny.

Silný hydraulický motor s odvíjecím zařízením a funkce jako Smart 3in1 a Auto Stop zajišťují spolehlivé a přesné tahání dřeva. Převodový systém s integrovaným zubovým čerpadlem prodlužuje životnost stroje a snižuje náklady na údržbu.

Díky extra velké kapacitě bubnu je možné navinout delší lano, což zvětšuje pracovní dosah navijáku. Konstrukce navijáku plně chrání důležité části stroje, jako jsou hydraulické a elektronické bloky, a zároveň umožňuje snadné připojení k vývodové hřídeli.

Optimálně umístěné těžiště zvyšuje stabilitu a spolehlivost při práci, zatímco masivní štít a ochranná mříž zajišťují bezpečnost obsluhy i traktoru. Prakticky rozmístěné držáky na pilu, krumpáč, kanystr a prostorné úložiště na lesnické řetězy zajišťují pohodlný přístup ke všem důležitým nástrojům.

Popis

Technické údaje

Model	90 GX
Tažná síla (kN)	85
Brzdná síla (kN)	106
Rychlost lana při 540 ot./min (m/s)	0,5
Kapacita bubnu – délka/průměr lana (m/mm)	130/12 120/13
Doporučený výkon traktoru (kW/k)	74/100
Max. otáčky (ot./min)	750
Kategorie závěsu	II, III
Ovládání	elektrohydraulické
Pohon navijáku	Šnekový převod
Čerpadlo	Zubové
Počet lamel	6
Šířka štítu / hmotnost bez lana (mm/kg)	1900 / 726 2100 / 752
Hydraulicky sklopný štít – šířka / hmotnost bez lana (mm/kg)	2000 / 809 2200 / 841
Hloubka (mm)	920
Výška (mm)	1770
Výška s ochrannou mříží (mm)	2300

Příslušenství

Model	90 GX
Dálkové ovládání	●
Odvíjecí zařízení	●
Vodicí zařízení lana	●
SMART 3in1	●
AUTO STOP	●
Ventil pro stálé napnutí lana	●
Ventil pro regulaci rychlosti odvíjení lana	●
Regulace rychlosti otevření brzdy	●
Nastavitelná brzdná síla	○
Tažné zařízení	●
Sklopná ochranná mříž	●
Držák na motorovou pilu	●
Držák na kanystr	●
Držák na krumpáč	●
Úložný prostor pro lesnické řetězy	●

● – Standardní výbava ○ – Volitelné příslušenství / – Není možné

Možnosti štítů

90GX

1,9 m
2,1 m
2,0 m sklápěcí
2,2 m sklápěcí

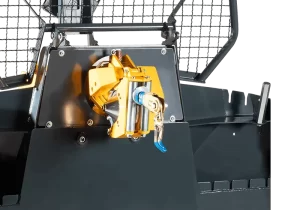

Zařízení pro odvíjení a funkce AUTO STOP

Integrované odvíjecí zařízení usnadňuje odvíjení lana a zajišťuje stálé napnutí mezi odvíjecí kladkou a bubnem. Tím se předchází poškození bubnu nebo kladky a prodlužuje se životnost zařízení. Funkce AUTO STOP (koncový spínač) automaticky zastaví navíjení lana na buben. Tato funkce chrání odvíjecí zařízení před mechanickým poškozením, zamotáním nebo poškozením lana.

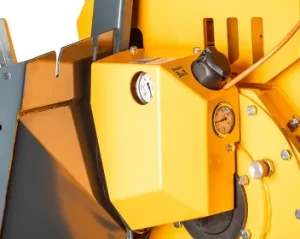

Chráněné a snadno přístupné

Hydraulický blok je bezpečně uložený a snadno přístupný. Kompletní ochrana a přístup k hydraulickým a elektronickým komponentům.

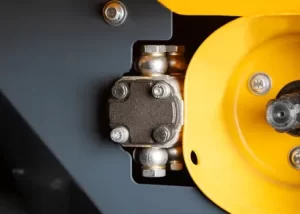

Zubové čerpadlo

Vestavěné zubové čerpadlo.

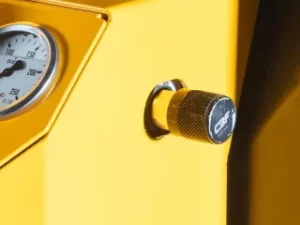

Ventil pro regulaci rychlosti lana

Ventil pro řízení rychlosti lana s integrovaným systémem navíjení zajišťuje přesné navinutí lana na buben.

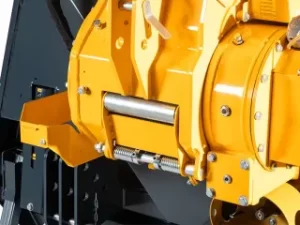

Maxi buben

Velký prostor pro delší lano a širší pokrytí pracovního prostoru.

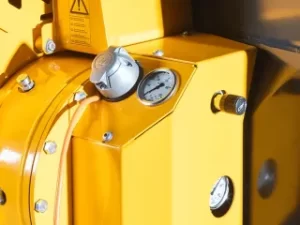

Regulace tlaku

Pohodlné nastavení pro sledování tlaku v systému i tlaku jednotlivých funkcí (tažení, proporcionální brzda, odvíjecí zařízení).

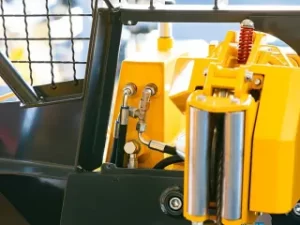

Filtry a přístup k hydraulickému oleji

Snadný přístup k filtrům a výměna hydraulického oleje.

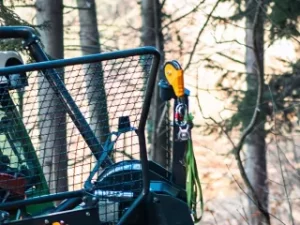

Připraveno pro pomocný naviják

Namontujte držák pro pomocný naviják 6HWpro do připraveného prostoru. Připojte ho k traktoru pomocí samostatného hydraulického systému a ovládejte jak hlavní, tak pomocný naviják jedním dálkovým ovladačem.
