Lesní lanový naviják 90 GKX

90 GKX je profesionální lesní lanový naviják s konstantní tažnou silou 85 kN a proporcionální brzdou ve standardní výbavě. Výkonné odvíjecí zařízení s hydraulickým motorem je vybaveno funkcí Auto Stop, která zajišťuje přesné a bezpečné ovládání lana.

Pro delší životnost a vyšší spolehlivost je naviják poháněn převodovým ústrojím s vestavěným zubovým čerpadlem. Všechny klíčové komponenty hydraulického systému jsou kompletně chráněny v robustním a zároveň snadno přístupném hydraulickém bloku.

Velkokapacitní buben umožňuje navinutí delšího lana, což rozšiřuje pracovní dosah. Vývodová hřídel je umístěna tak, aby bylo možné jednoduše a pohodlně připojit kardan, a díky nízko položenému těžišti je traktor při práci lépe stabilizován a chráněn před nadzvedáváním.

Zesílený opěrný štít a sklopná ochranná mříž spolehlivě chrání traktor a zároveň zvyšují bezpečnost obsluhy. Pro vyšší komfort jsou na přední straně navijáku velké úložné prostory na lesnické řetězy, které je chrání před znečištěním.

Pro snadnější manipulaci a ukládání dřeva jsou k dispozici také verze s hydraulicky sklopným opěrným štítem.

Popis

Technické údaje

Model	90 GKX
Tažná síla (kN)	85
Brzdná síla (kN)	106
Rychlost lana při 540 ot./min (m/s)	0,56
Kapacita bubnu – délka/průměr lana (m/mm)	130/12 120/13
Doporučený výkon traktoru (kW/k)	74/100
Max. otáčky (ot./min)	750
Kategorie závěsu	II, III
Ovládání	elektrohydraulické
Pohon navijáku	Šnekový převod
Čerpadlo	Zubové
Počet lamel	6
Šířka štítu / hmotnost bez lana (mm/kg)	1900 / 752 2100 / 779
Hydraulicky sklopný štít – šířka / hmotnost bez lana (mm/kg)	2000 / 834 2200 / 872
Hloubka (mm)	920
Výška (mm)	1170
Výška s ochrannou mříží (mm)	2300

Příslušenství

Model	2x90 GKX
Dálkové ovládání	●
Odvíjecí zařízení	●
Vodicí zařízení lana	●
AUTO STOP	●
Ventil pro stálé napnutí lana	●
Ventil pro regulaci rychlosti odvíjení lana	●
Regulace rychlosti otevření brzdy	●
Nastavitelná brzdná síla	●
Tažné zařízení	●
Sklopná ochranná mříž	●
Držák na motorovou pilu	●
Držák na kanystr	●
Držák na krumpáč	●
Úložný prostor pro lesnické řetězy	●

● – Standardní výbava ○ – Volitelné příslušenství / – Není možné

Možnosti štítů

90GKX

1,9 m
2,1 m
2,0 m sklápěcí
2,2 m sklápěcí

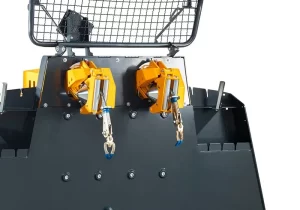

Odvíjecí zařízení a AUTO STOP

Integrované odvíjecí zařízení usnadňuje odvíjení ocelového lana a zaručuje konstantní napětí lana mezi odvíjecí kladkou a bubnem, čímž zabraňuje poškození bubnu nebo kladky a prodlužuje životnost.

Funkce AUTO STOP (koncový spínač) automaticky zastaví navíjení ocelového lana na buben. Tato funkce zabraňuje mechanickému poškození odvíjecího zařízení, zamotání a poškození ocelového lana.

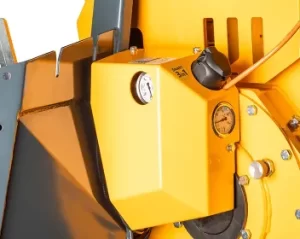

Chráněné a snadno dostupné

Jeden bezpečně uložený a snadno přístupný hydraulický blok. Kompletní ochrana a přístup ke všem hydraulickým a elektronickým komponentům.

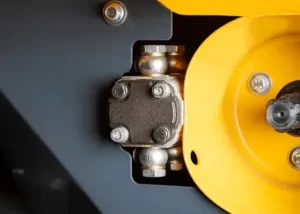

Zubové čerpadlo

Vestavěné zubové čerpadlo.

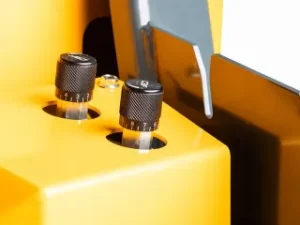

Regulační ventil rychlosti ocelového lana

Regulační ventil rychlosti ocelového lana s integrovaným systémem navíjení ocelového lana zajišťuje přesně navinuté ocelové lano na buben.

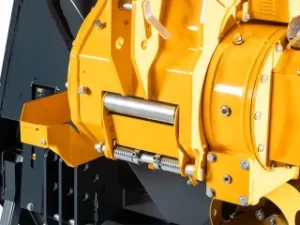

Maxi buben

Velký prostor na bubnu pro delší ocelové lano a širší pokrytí plochy.

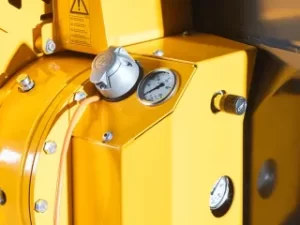

Regulace tlaku

Pohodlné nastavení pro sledování tlaku v systému a tlaku jednotlivých funkcí (tah, proporcionální brzda, odvíjecí zařízení).

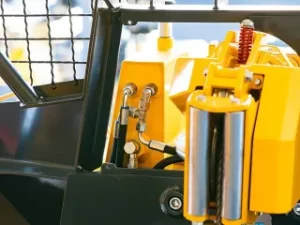

Filtry a přístup k hydraulickému oleji

Snadný přístup a výměna filtrů a hydraulického oleje.

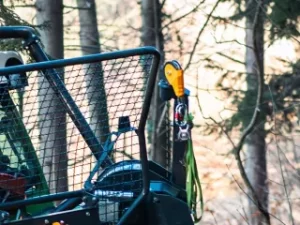

Pomocný naviják připraven

Nainstalujte držák pro váš pomocný naviják 6HWpro na vyhrazené místo pro montáž. Připojte jej k traktoru pomocí samostatného hydraulického systému a používejte jeden dálkový ovladač k ovládání lesního a pomocného navijáku.
