Lesní lanový naviják 65 HF / HFPRO

Elektrohydraulický lesní lanový naviják 65 HF / HFPRO s tažnou silou 6,5 t lze namontovat vpředu i vzadu. Verze HFPRO je vybavena odvíjecím zařízením, funkcí SMART 3in1, a navíc umožňuje i funkci AUTO STOP. Práce probíhá pomocí ovládacího pultu nebo dálkového ovládání. Sklopná ochranná mříž usnadňuje přepravu. Rozpoznatelný design navijáku s odolnou konstrukcí a kompaktní opěrnou deskou zabraňuje opotřebení a umožňuje pohodlnou práci. Model 65 HF nemá odvíjecí zařízení.

Možnost montáže vpředu i vzadu
SMART 3in1
Funkce AUTO STOP
Odvíjecí zařízení
Ovládací pult
Velkorysý prostor na čelní straně opěrné desky
Sklopná ochranná mříž
Odolná konstrukce
Ergonomický tvar a nadčasový design

Popis

Technické údaje

Parametr	65 HF	65 HFpro
Tažná síla (kN)	65	65
Brzdná síla (kN)	81	81
Rychlost navíjení lana při 540 ot./min (m/s)	0,6	0,6
Kapacita bubnu – délka/průměr lana (m/mm)	120/11 100/12	120/11 100/12
Standardní délka/průměr lana (m/mm)	80/12	80/12
Doporučený výkon traktoru (kW/k)	45-70 / 61-95	45-70 / 61/95
Max. otáčky (ot./min)	540	540
Kategorie závěsu	II, III	II, III
Ovládání	elektrohydraulické	elektrohydraulické
Šířka opěrné desky / hmotnost bez ocelového lana (mm / kg)	1685/564 1800/584	1685/564 1800/595
Počet lamel	3	3
Hloubka (mm)	750	750
Výška (mm)	1800	1800
Výška s ochranným rámem (mm)	2300	2300

Příslušenství

Model	65 HF	65 HFpro
Dálkové ovládání	●	●
Odvíjecí zařízení	/	●
Smart 3in1	/	●
Auto Stop	○	●
Ventil pro konstantní napětí lana	/	●
Ventil pro regulaci rychlosti navíjení lana	/	●
Spodní kladka	●	●
Tažné zařízení	●	●
Sklopná ochranná mříž	●	●
Držák na motorovou pilu	●	●
Držák na krumpáč	●	●

● – Standardní výbava ○ – Volitelné příslušenství / – Není možné

Možnosti

65 HF	1,6 m 1,8 m
65 HFpro	1,6 m s odvíjecím zařízením 1,8 m s odvíjecím zařízením

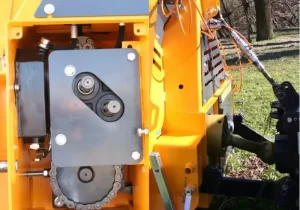

Přední a zadní uchycení

Navijáky 65HF a 65HFpro lze instalovat vpředu nebo vzadu. Oba modely mají standardní vybavení odvíjecího zařízení.

Přední instalace: Kloubový hřídel by měl být instalován k pohonu spodního vývodového hřídele – otáčení doleva (1000 min^-1).
Zadní instalace: Kloubový hřídel by měl být instalován k pohonu horního vývodového hřídele – otáčení doprava (540 min^-1).

Vícelamelová spojka

Vícelamelová spojka vyrobená ze silnějšího materiálu obložení spojky zabraňuje opotřebení.

Pohon čerpadla

Hydraulické čerpadlo je poháněno ozubeným kolem. Vysokotlaký olejový filtr zabraňuje vniknutí nečistot do hydraulického bloku.

Chytré 3v1

(1) Při tahání klád traktorem se můžete na silnici setkat s překážkami (kopec, kořeny atd.). Pokud traktor není schopen tyto překážky překonat, lze funkci odvíjení přepnout do režimu bez pomoci odvíjecího zařízení a můžete pokračovat v jízdě s napnutým ocelovým lanem mezi navijákem a břemenem.
(2) Odvíjecí zařízení lze zapínat a vypínat bez zpoždění (standardní model má 1,5 sekundové zpoždění).
(3) Funkce Smart3in1 zajišťuje dodatečné napnutí ocelového lana mezi odvíjecí kladkou a bubnem.

HAWE

Elektromagnetické regulační ventily HAWE s vysokotlakým filtrem v regulačním bloku. Hydraulické komponenty jsou galvanicky chráněny proti korozi. Olejová nádrž je vyrobena z nerezové oceli.

Vyhrazený ventil

Samostatný ventil pro pevné navíjení ocelového lana na buben. Řídicí elektronika pro napnutí ocelového lana během odvíjení.

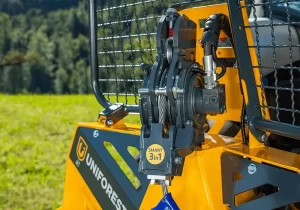

Odvíjecí zařízení a automatické zastavení

Pro usnadnění odvíjení ocelového lana si můžete zvolit naviják s integrovaným odvíjecím zařízením. Tento typ navijáku také zaručuje konstantní napětí ocelového lana mezi odvíjecí kladkou a bubnem, čímž zabraňuje poškození bubnu nebo kladky a prodlužuje životnost. Funkce Auto Stop (koncový spínač) automaticky zastaví navíjení ocelového lana na buben. Tato funkce zabraňuje mechanickému poškození odvíjecího zařízení, zamotání a poškození ocelového lana.

Drátěná lana

Doporučená tloušťka ocelového lana podle maximální délky lana: 12 mm / 80 m. Ocelové lano musí splňovat normu, jeho mezní síla musí být alespoň dvakrát větší než tažná síla.
