Lanovka COBRA

Lanový systém COBRA 450-25G

Lanové systémy COBRA byly vyvinuty pro přepravu dříví ze strmých a nepřístupných svahů. Ve spojení s elektrohudraulickým vozíkem LOGJET 25G umožňuje systém rychlou instalaci i v náročném terénu. Jedná se o gravitační lanovku (systém s gravitačním vozíkem), která umožňuje bezpečnou a ergonomickou manipulaci s dřevní hmotou, přičemž obsluhu zvládnou pouze dva pracovníci.

Systém se skládá z:

Věž COBRA 450-25G – montáž na traktor s min. výkonem 120 k
Vozík LOGJET 25G – elektrohydraulický gravitační vozík
2 dálková ovládání – přizpůsobena konkrétní sestavě
Další příslušenství – pro napnutí a vedení lana

Hlavní výhody:

Vysoká nosnost a pracovní rychlost
Rychlá instalace na jakémkoli terénu
Robustní konstrukce a charakteristický design
Vysoce kvalitní materiály a komponenty
Ergonomická obsluha pouze dvěma pracovníky

Popis

Technické údaje

Model	COBRA 450-25G
Tažná síla (kN)	25
Napnutí nosného lana (kN)	75
Délka/průměr nosného lana (m/mm)	470/16 nebo 410/18
Rychlost nosného lana (800 ot/min; m/s)	0–3
Délka/průměr tažného lana (m/mm)	500/9
Rychlost tažného lana (800 ot/min; m/s)	0–8
Počet kotevních bodů	4
Napínací síla kotevních lan (kN)	15
Délka/průměr kotevního lana (m/mm)	60/16
Pracovní rozsah (°)	220
Doporučený výkon traktoru (kW/k)	89 / 120
Max. otáčky (min⁻¹)	800
Kategorie závěsu	II, III
Ovládání	elektrohydraulické
Šířka (mm)	2365
Hloubka (mm)	1080
Délka v transportní poloze (mm)	7210
Výška věže (mm)	9540
Výška v transportní poloze (mm)	3400
Max. doporučená výška traktoru pro transport (mm)	3100
Hmotnost bez lan (kg)	3487

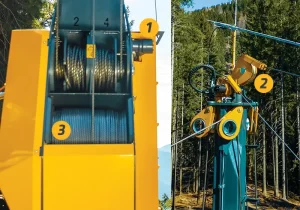

1. Věž je stabilizována čtyřmi dálkově ovládanými nosnými lany. Každé nosné lano má svůj hydraulicky poháněný buben s lanem o délce 60 m a tloušťce 16 mm.

2. Odvíjecí zařízení zajišťuje, že lano mezi bubnem a vrcholem věže zůstává napnuté, a usnadňuje odvíjení.

3. Bubny nosného a tažného lana jsou poháněny hydraulickými motory s integrovanými brzdami a jsou poháněny čerpadlem s nastavitelným průtokem, které umožňuje proměnné otáčky.

Široká pracovní plocha
Obsluha dokáže efektivně pokrýt plochu dlouhou 420 metrů, 110° vlevo/vpravo za traktorem.

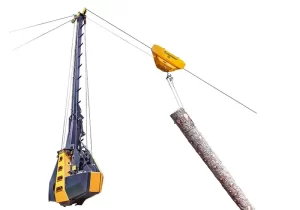

Věž 450-25G

Tento systém umožňuje automatizované řízení vozíku. Pro uživatele je snadné nastavit a uložit libovolné polohy dolní/horní koncové stanice a mezilehlých podpěr. Tímto způsobem se rychlost vozíku automaticky sníží nebo zastaví jak při sjezdu, tak i při průjezdu mezilehlými podpěrami.

Elektronicky řízený hydraulický systém tažného a nosného bubnu zajišťuje měkké zrychlení a zpomalení tažného a nosného lana, čímž se vozík pohybuje plynule. Když vozík dorazí do horní stanice, je obsluha upozorněna zvukovým signálem na příjezd nákladu.

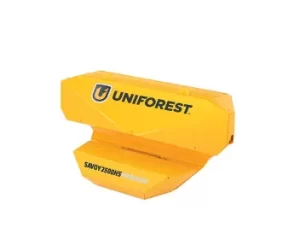

Vozík LOGJET 25G

Prémiový elektrohydraulický vozík LOGJET 25G pro lanové dráhy má vzhledem k celkové hmotnosti vysokou nosnost – 25 kN (2,5 t). Zdokonalená konstrukce zabraňuje tomu, aby větve překážely v pohybu vozíku.

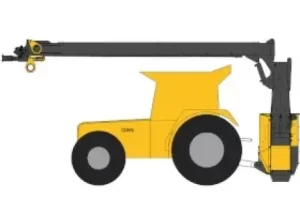

Snadný přesun z pracovní do přepravní polohy

Snadné přesunutí z přepravní do pracovní polohy: Zvedání a spouštění věže z přepravní do pracovní polohy (a naopak) se ovládá dálkovým ovladačem.

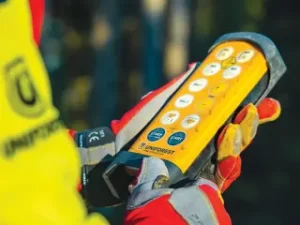

2 dálkové ovladače

2 dálkové ovladače, z nichž každý ovládá celý systém (věž i vozík).
